![](http://intep.by/sites/default/files/tspn_var_3_0.jpg)
Назначение
Термопреобразователь предназначен для измерения температуры в системах контроля и автоматического регулирования различного назначения.
Конструкция

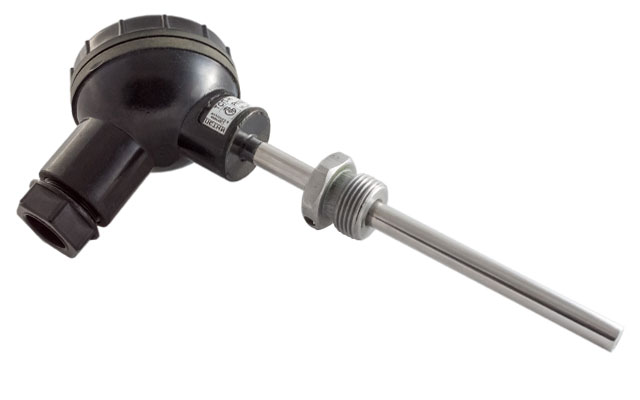

Термопреобразователь представляет собой фенопластовый кожух с отвинчивающейся крышкой, защитной трубкой из нержавеющей стали и сальниковым вводом для кабеля. В защитную трубку помещен чувствительный элемент.
![](/sites/all/themes/intep/figures/tspn_var_3_figure_1.jpg)
Подключение
Соединение с внешними устройствами осуществляется при помощи кабеля соответствующего сечения и количества проводов, соответствующего схеме подключения термопреобразователя.
Кабель заводится через сальниковый ввод внутрь кожуха и подсоединяется к схеме при помощи винтов и гаек.
Технические характеристики
Диапазон измеряемых температур,°С | от 0 до плюс 160 от минус 50 до плюс 180 |
Длина монтажной части, мм | 60...3150 |
Схема электрических соединений | 2-х проводная; 3-х проводная 4-х проводная; 2-х 2-х проводная |
Класс | АА, А, В (ГОСТ 6651) |
Время термического срабатывания, не более с | 30 |
Крепление | по месту |
Защитная арматура, мм | ∅6 ∅8 |
Схемы подключения чувствительных элементов
![](/sites/all/themes/intep/figures/tspn_var_3_figure_2.jpg)
Установка
Термопреобразователь монтируется на трубопровод при помощи гильз защитных и бобышек приварных или непосредственно при помощи соответствующих крепежных элементов самого термопреобразователя в зависимости от варианта исполнения крепежного элемента.
Пломбировка осуществляется через отверстие в крышке и через пломбировочное отверстие в штуцере.
Варианты исполнений крепежных элементов
![](/sites/all/themes/intep/figures/tspn_var_3_figure_3.jpg)
Установка в гильзу
![](/sites/all/themes/intep/figures/tspn_var_3_figure_4.jpg)
Термопреобразователи без установочных элементов рекомендуется монтировать на трубопровод с помощью гильзы защитной конструктивного исполнения 2 и бобышки приварной БП 1 (или БП 2).
Штуцер подвижный
![](/sites/all/themes/intep/figures/tspn_var_3_figure_5.jpg)
Термопреобразователи с подвижным штуцером рекомендуется монтировать на трубопровод с помощью гильзы защитной конструктивного исполнения 1 и бобышки приварной БП 1 (БП 2) или гильзы защитной конструктивного исполнения 4 для непосредственной установки на трубопроводе.
Гайка подвижная
![](/sites/all/themes/intep/figures/tspn_var_3_figure_6.jpg)
Штуцер неподвижный
![](/sites/all/themes/intep/figures/tspn_var_3_figure_7.jpg)
Термопреобразователи с подвижной гайкой и неподвижным штуцером предназначены для непосредственного монтажа на трубопроводе с элементами крепления заказчика.
