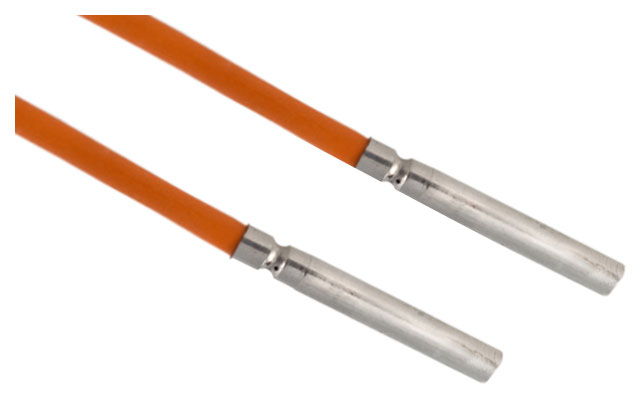

Комплект термопреобразователей тип PL-кабель. Исполнение 1.

Назначение комплекта

Комплект предназначен для измерения температуры и разности температур в системах учета количества теплоты.

Термопреобразователи из комплекта должны эксплуатироваться с защитными гильзами.

Описание комплекта

Комплект подбирается в пару по методике МП ВТ 047-2002 по трем точкам из термо-преобразоватей платиновых ТСП-Н.

Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой “Г” на шильдике, а устанавливаемый на обратный трубопровод буквой “X”.

Установка комплекта

Термопреобразователь монтируется на трубопровод при помощи гильзы защитной конструктивного исполнения 5 и бобышки приварной БП 3-G1/4.

Технические характеристики

Диапазон измеряемых температур,°С от 0 до плюс 160
Длина монтажной части, мм 45; 60; 80; 100; 120; 160; 200; 250
Схема электрических соединений 2-х проводная; 4-х проводная;
Класс А, В (ГОСТ 6651)
Крепление Установка в гильзу
Защитная арматура, мм ∅6

Варианты исполнений комплектов термопреобразователей

Обозначение ∅D, мм Lраб, мм Крепление НСХ Класс Подключение Δt,°С Кабель, м
КТСП-Н 1.1.09.00.3.3.3/1 6 45 В гильзу Pt100 A 4-х проводная 3...150 1
КТСП-Н 1.1.09.00.4.1.3/2 6 45 В гильзу Pt100 В 2-х проводная 3...150 2
КТСП-Н 1.1.02.00.7.1.3/2 6 60 В гильзу Pt500 В 2-х проводная 3...150 2
КТСП-Н 1.1.03.00.4.3.3/2 6 80 В гильзу Pt100 В 4-х проводная 3...150 2
КТСП-Н 1.1.04.00.4.1.3/3 6 100 В гильзу Pt100 В 2-х проводная 3...150 3
Для заказа неуказанных исполнений необходимо руководствоваться техническими характеристиками на конкретный тип комплекта и схемой заказов КТСП-Н.
